《建筑电气与智能化通用规范》GB55024-2022第6.2.3条：建筑物底层及地面层以下外墙内的线缆采用导管暗敷布线时，应符合下列规定：

1 采用金属导管布线时，其壁厚不应小于2.0mm；

2 采用可弯曲金属导管布线时，应选用防水重型的导管；

3 采用塑料导管布线时，应选用重型的导管。

条文说明：由于±0.00及以下建筑楼板、结构柱和外墙湿度较大，金属导管敷设会受到不同程度的锈蚀，为保障线路安全，本条对暗敷于建筑物最底层楼板及地面层以下外墙、结构柱内的导管性能提出了要求。采用镀锌钢导管布线时，其壁厚不应小于2.0mm；采用可弯曲金属导管或刚性塑料导管布线时，应选用重型的导管。由于中型刚性塑料导管耐压强度低，易变形，不利于穿线，故在此种情况下不能采用。

一、适用场所

对比条文正文和条文说明，正文规定的部位是在建筑物底层及地面层以下外墙内（与土壤直接贴临的墙、柱、板），条文说明把范围扩大至建筑物最底层楼板及地面层以下外墙、结构柱（几乎包括±0.00以下的所有区域的外墙、柱、板）。但条文说明不具备与规范正文同等的法律效力，仅供使用者作为理解和把握规范规定的参考。故结合实际，建筑物底层及地面层以下外墙与土壤直接贴临，容易潮湿，导管选型需要严格执行此条规定。

二、导管选型

1.《套接紧定式钢导管电线管路施工及验收规程》T/CECS 120-2021附录 A套接紧定式钢导管管材规格与允许偏差

T/CECS 120标准中JDG管材的壁厚均小于2.0mm，不满足GB55024-2022第6.2.3条规定。

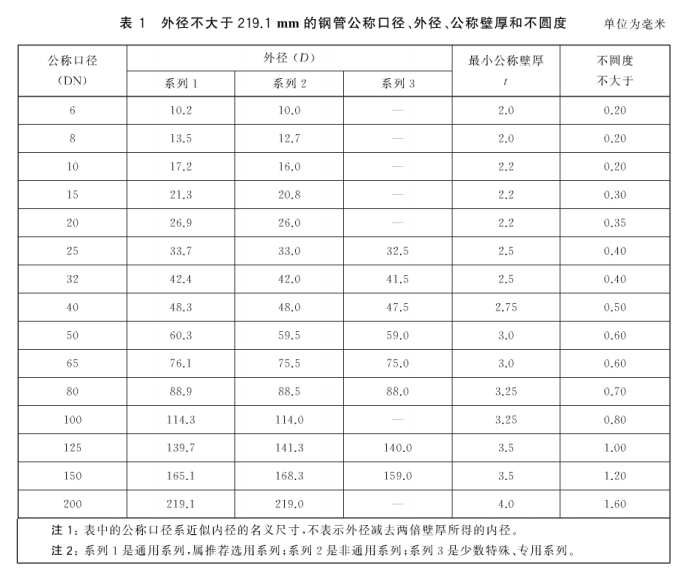

2.《低压流体输送用焊接钢管》GB/T3091-2015第4.1条 直径和壁厚

GB/T3091标准中SC管材的公称壁厚均大于2.0mm，满足GB55024-2022第6.2.3条规定。

3.《建筑电气用可弯曲金属导管》JG/T 526-2017

第4.1.1条，按功能分为如下三类：

a）基本型，无代号；

b）防水型，代号为V；

c）无卤防水型，代号为WV。

第4.1.2条，按机械性能分为如下三类：

a）轻型，代号为L；

b）中型，代号为M；

c）重型，代号为H。

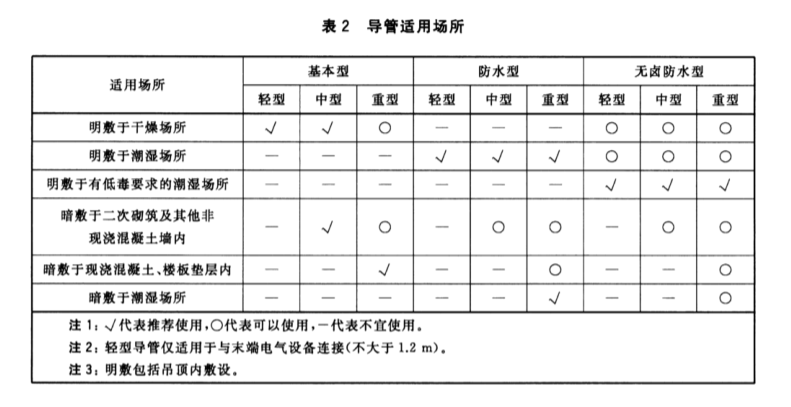

第5.1条，导管适用场所

采用可弯曲金属导管布线时，应选用防水重型的导管（KJG-VHJG/T526-2017）。

4.《电气安装用阻燃PVC塑料平导管通用技术条件》GA 305-2001

第4.1条，根据机械性能分类

a）较小机械应力导管（轻型导管）；

b）中等机械应力导管（中型导管）；

c）重型机械应力导管（重型导管）。

附录A

采用塑料导管布线时，应选用重型的导管，对应为GA 305标准中重型管（代码C）。

三、实施

施工图设计中不仅在设计说明中注明管材壁厚等要求，在配电系统图、智能化系统图中管材选型应与设计说明一致，采用金属导管布线时，应选用壁厚大于2.0mm的钢管（SC），采用可弯曲金属导管布线时，应选用防水重型的导管（KJG-VHJG/T526-2017），采用塑料导管布线时，应选用重型的导管（PVC-C）。
