王海涛
一、工程概况
某被动式住宅位于寒冷地区，剪力墙结构，层高3.3m，位于中间层西山，四口之家，户型建筑面积175㎡，套内建筑面积143㎡。采暖制冷通风采用空调新风一体机，机器配置如下：
新风量（最小/额定/最大）m³/h | 120/180/300 |
循环风量m³/h | 600 |
机外余压(Pa) | 150 |
过滤等级 | H11/G4 |
制冷量（最小/额定/最大）kW | 1.0/5.1/5.4 |
制热量（最小/额定/最大）kW | 1.2/6.2/7.3 |
制冷额定功率（kW） | 1.82（0.26-2.2） |
制热额定功率(kW) | 2.1（0.345-2.65） |
根据被动房环境能耗监测系统提供的数据，本文对该被动房自入住以后的能耗进行分析。
该被动房围护结构符合寒冷地区被动房标准要求。
二、采暖季空调能耗统计
采暖期间室内环境参数如图1~4。

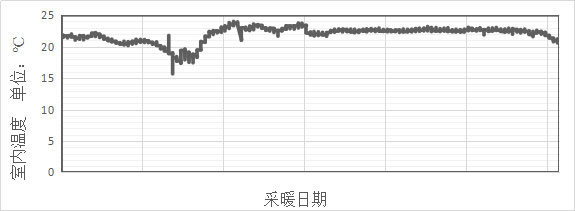

图1 采暖季室内温度

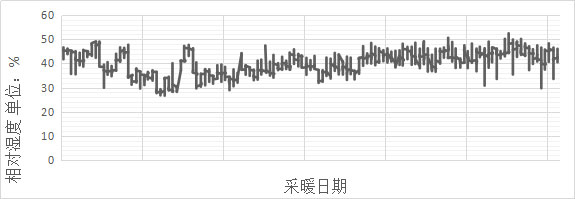

图2 采暖季室内相对湿度

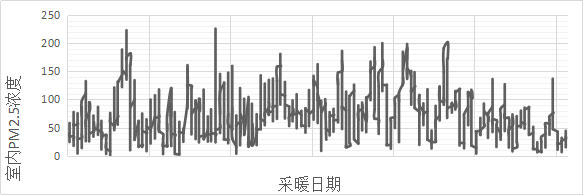

图3 采暖季室内PM2.5浓度

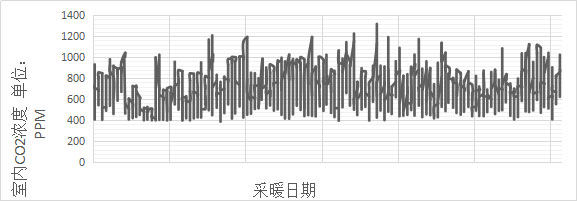

图4 采暖季室内CO2浓度
在上述室内环境下，室内耗电量统计、分析如下：
| 采暖期耗电① | 热需求耗电② |
总耗电量 | 单位建筑面积耗电 | 单位套内面积耗电 | 总耗电量 | 单位建筑面积耗电 | 单位套内面积耗电 |
kWh | kWh/m2 | kWh/m2 | kWh | kWh/m2 | kWh/m2 |
入住第一年 | 3755.3 | 21.5 | 26.3 | 4463.7 | 25.5 | 31.2 |
入住第二年 | 2034.4 | 11.6 | 14.2 | 2260.4 | 12.9 | 15.8 |
注①：采暖期计算时间为当地日平均温度≤+5℃时的持续时期；
注②热需求计算时间：起始时间为连续低于15℃超过20h连续三天以上或全天24h均低于15℃的日期，终止时间为连续高于15℃超过5h连续三天以上的日期。
从统计数据分析，入住第二年室内舒适度比第一年有明显增加，但耗电量却大幅减少。其原因主要是建筑墙体水分的蒸发和入住率的增加。
三、制冷季空调能耗统计
制冷期间室内温度和相对湿度变化曲线如图5、图6所示。

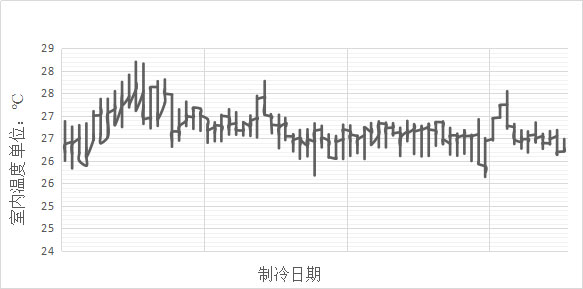

图5 制冷季室内温度

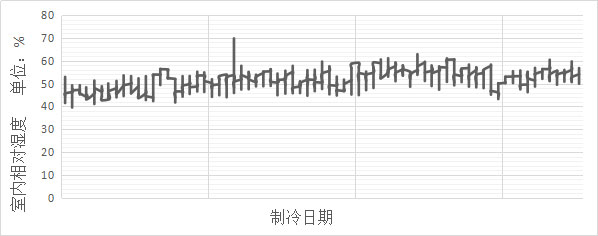

图6 制冷季室内相对湿度
制冷期间空调总耗电量1135kWh，单位套内面积耗电7.9kWh，单位建筑面积耗电6.5kWh。
四、采暖制冷通风全年耗电量
采暖制冷通风月耗电量变化曲线如图7

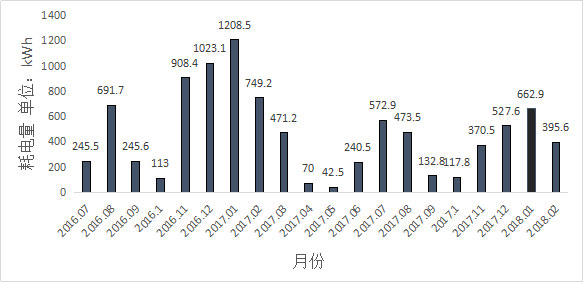

图7 采暖制冷通风月耗电量
2017年采暖制冷通风全年耗电量5114.5kWh（本文所指通风包含卫生间换气，但不含厨房排油烟耗电），单位套内面积耗电35.7kWh，单位建筑面积耗电29.2kWh。
总之，被动房空调系统在满足室内温度、湿度、CO2、PM2.5等参数的同时，采暖制冷通风能耗远低于普通住宅。
